Kanały tekstylne

Kanały poziome

Kanały przepuszczalne ATOLVENT KTP

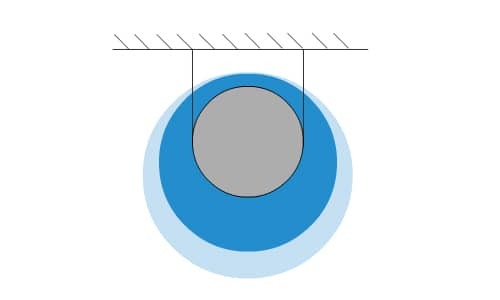

Do podstawowych zadań tekstylnych systemów wentylacyjnych należy zapewnienie dopływu uzdatnionego powietrza w celu zachowania odpowiedniej temperatury w pomieszczeniu. Dodatkową zaletą jest zapewnienie wymiany powietrza przy spełnieniu surowych norm higieny. Nie bez znaczenia jest również fakt, że stosowanie kanałów materiałowych zapewnia wyeliminowanie zjawiska przeciągu w strefie przebywania ludzi, ponieważ nawiew odbywa się na jego całej przepuszczalnej powierzchni tekstylnej. W efekcie uzyskujemy niski poziom prędkości strumienia dostarczanego powietrza – poniżej 0,2 m/s.

Równocześnie, kanały wentylacyjne są korzystnym rozwiązaniem z punktu widzenia utrzymywania równomiernego rozdziału nawiewanego powietrza. W odróżnieniu od tradycyjnych nawiewników, które pracują tylko w swoim bliskim sąsiedztwie, tekstylne systemy wentylacyjne pozwalają wyeliminować negatywny wpływ elementów utrudniających przepływ strugi powietrza – jak filary, kratownice, regały itp. Powietrze wypływa przez całą powierzchnię materiału.

Kanały przepuszczalne perforowane ATOLVENT KTP/P

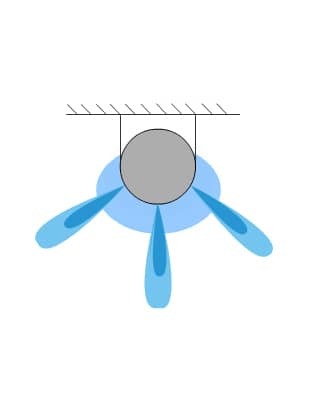

W celu zwiększenia wydatku powietrza oraz zasięgu strugi w określonym kierunku do nawiewów materiałowych wprowadzamy dodatkową perforację w postaci rzędów otworów nawiewnych. Nawiew powietrza realizowany jest przez otwory o średnicach od 5 do 25 mm. Ilość, średnica oraz rozmieszczenie otworów dobieramy indywidualnie. Produkowanie w technologii laserowej zapewnia idealną powtarzalność oraz wykończenie elementów wentylacyjnych.

Kanały nieprzepuszczalne

Kanały wykonane z materiałów nieprzepuszczalnych są wykorzystywane jako:

  • kanały transportowe ATOLVENT KTN
  • kanały ATOLVENT KTN/P, opisane poniżej

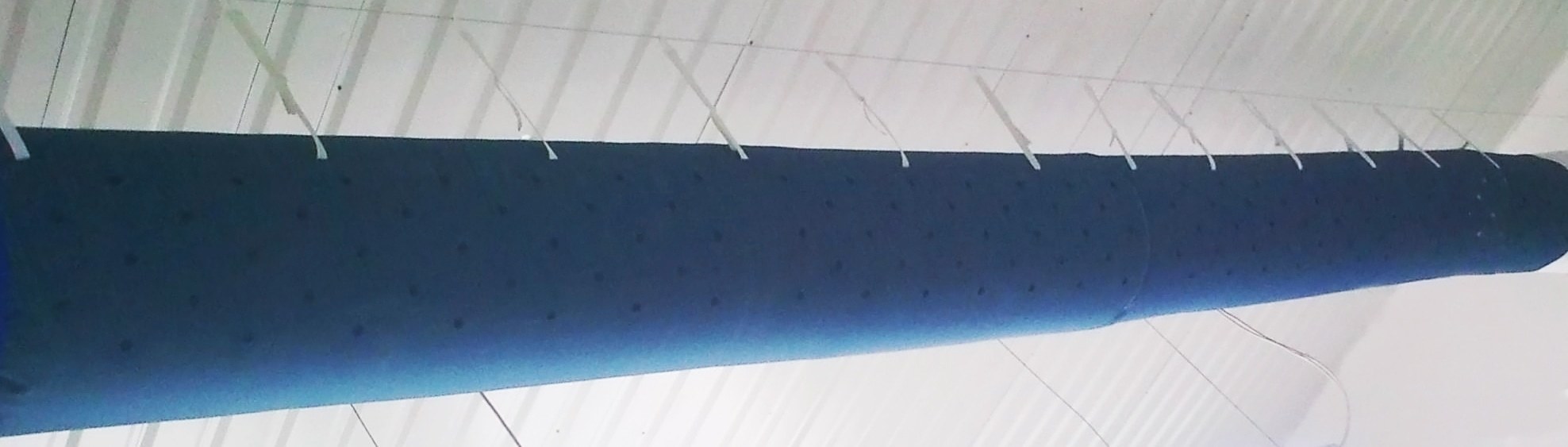

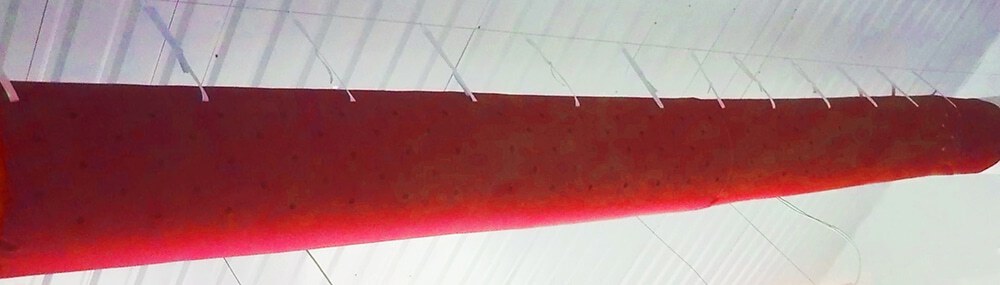

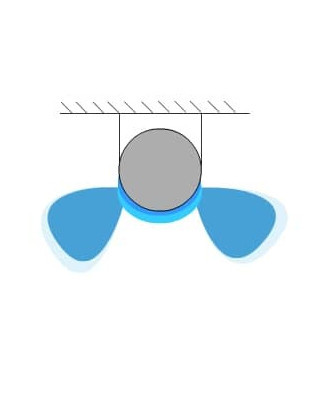

Kanały perforowane ATOLVENT KTN/P

Tekstylne systemy wentylacyjne tego typu wykonane są z materiałów poliestrowych powlekanych o właściwościach wodoodpornych i wodoszczelnych. Wydatek powietrza realizowany jest przez otwory o średnicach od 5 do 25 mm. Ilość, średnica oraz rozmieszczenie otworów dobieramy indywidualnie do poszczególnych projektów. Dzięki użyciu technologii laserowej otrzymujemy idealną powtarzalność oraz wykończenie elementów. Kanały tekstylne perforowane mogą być stosowane w każdym rodzaju pomieszczeń, zarówno do rozprowadzania powietrza ciepłego, jak i chłodnego.

Unikalne zalety:

  • możliwość swobodnego i precyzyjnego kształtowania intensywności powietrza w poszczególnych strefach
  • szeroka paleta kolorów
Kanały materiałowe z dyszami

Tego typu nawiewniki tekstylne mogą występować zarówno w wersji wentylacji wykonanej z materiałów przepuszczalnych, jak i nieprzepuszczalnych. Sprawdzają się w sposób szczególny w pomieszczeniach wysokich, gdzie prowadzone muszą być powyżej 4,5m oraz nawiewać powietrze potrzebne do ogrzania hali. Poprzez dysze doprowadzamy do intensyfikacji wypływu powietrza, dodatkowo ukierunkowując ten strumień np. w dół tak, aby strefa napływu powietrza objęła także niskie poziomy hali.

Kanały z dyszami nawiewnymi
Kanały ze szczelinami nawiewnymi





Kanały transportowe

Wykonane są z materiałów tekstylnych nieprzepuszczalnych, przeznaczonych do transportu powietrza przez pomieszczenia lub części obiektu, gdzie nie jest wymagane dostarczenie powietrza. Wraz z innymi rozwiązaniami wentylacyjnymi pozwala to stworzyć spójny system dystrybucji powietrza w obiekcie, z podziałem na poszczególne strefy.

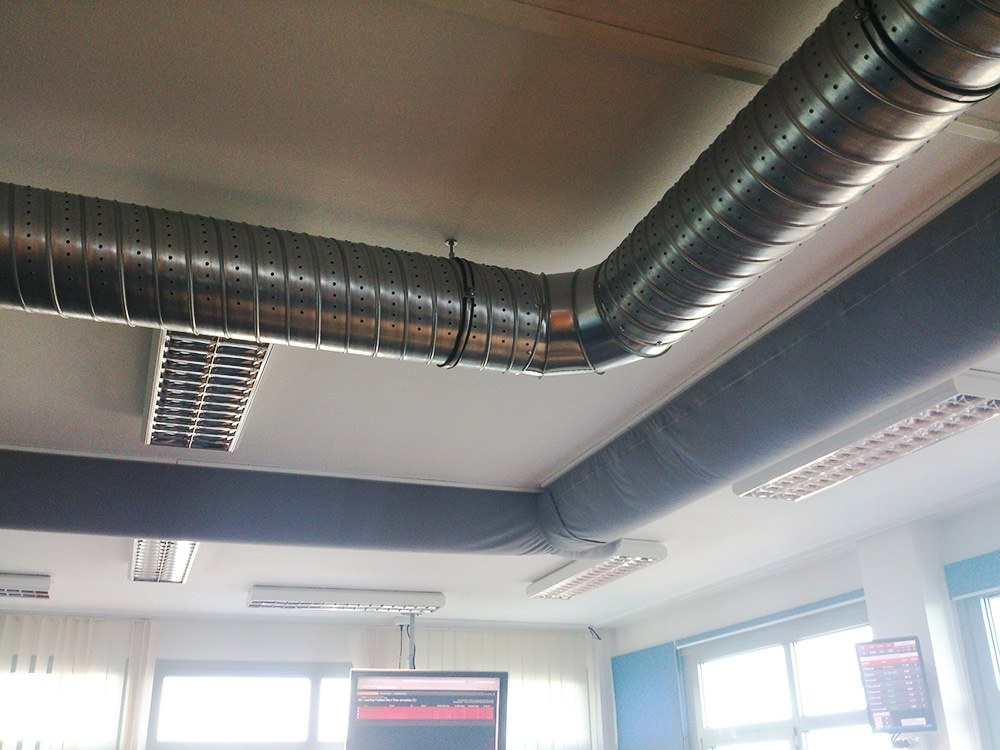

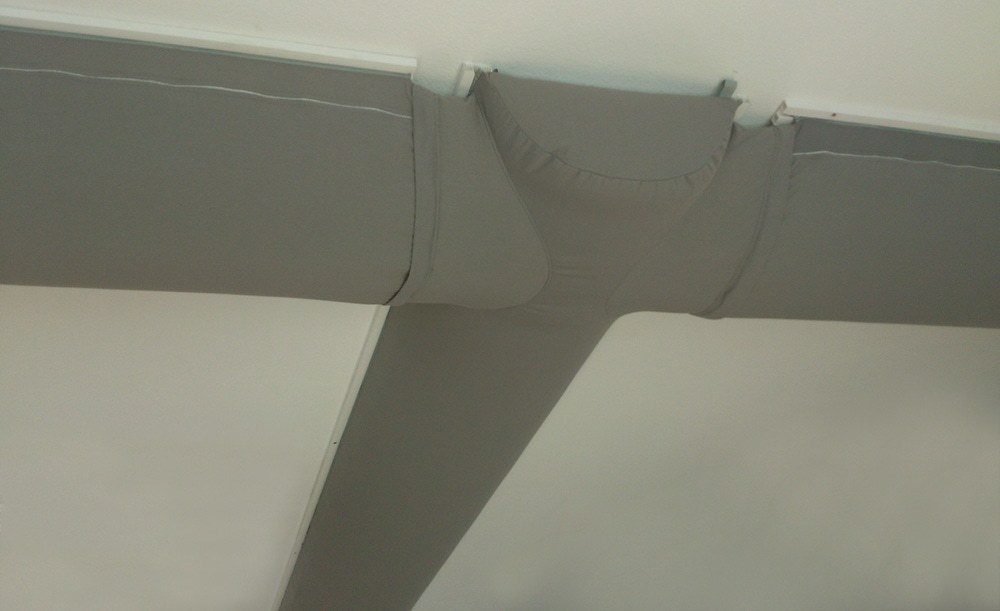

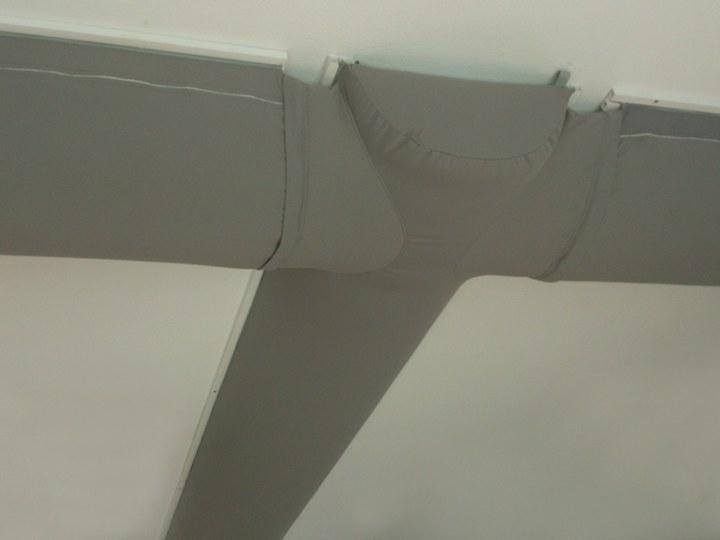

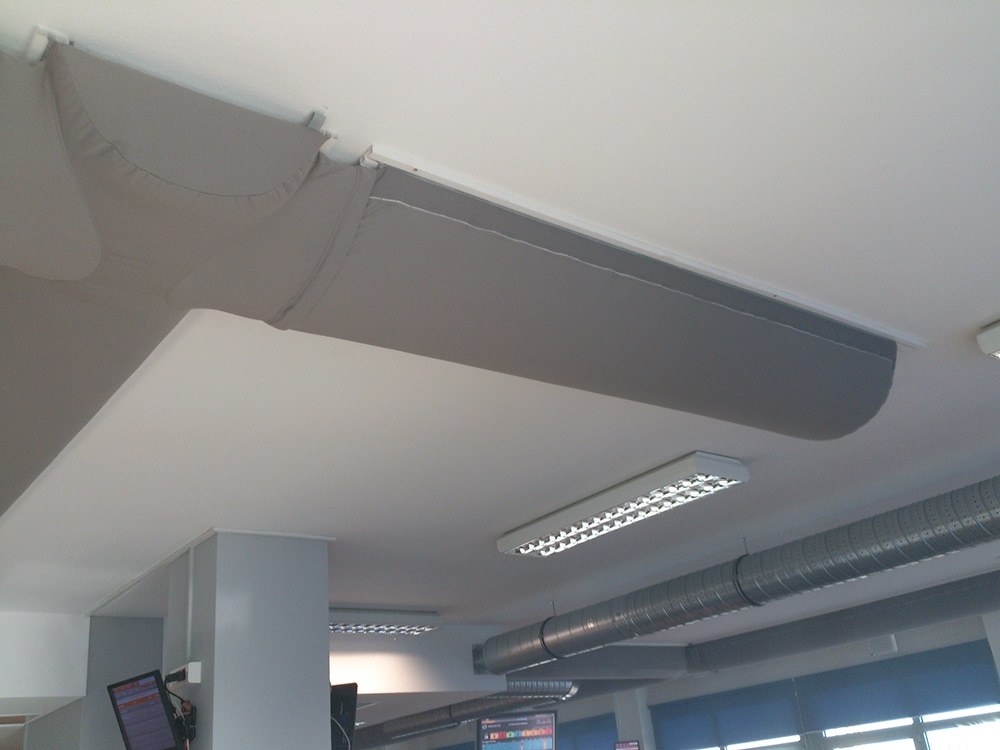

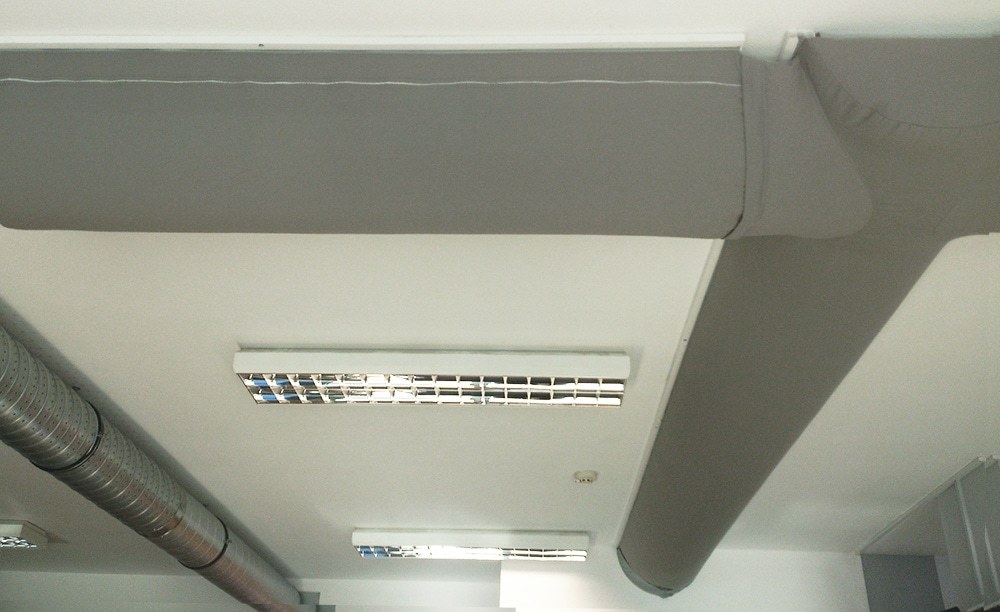

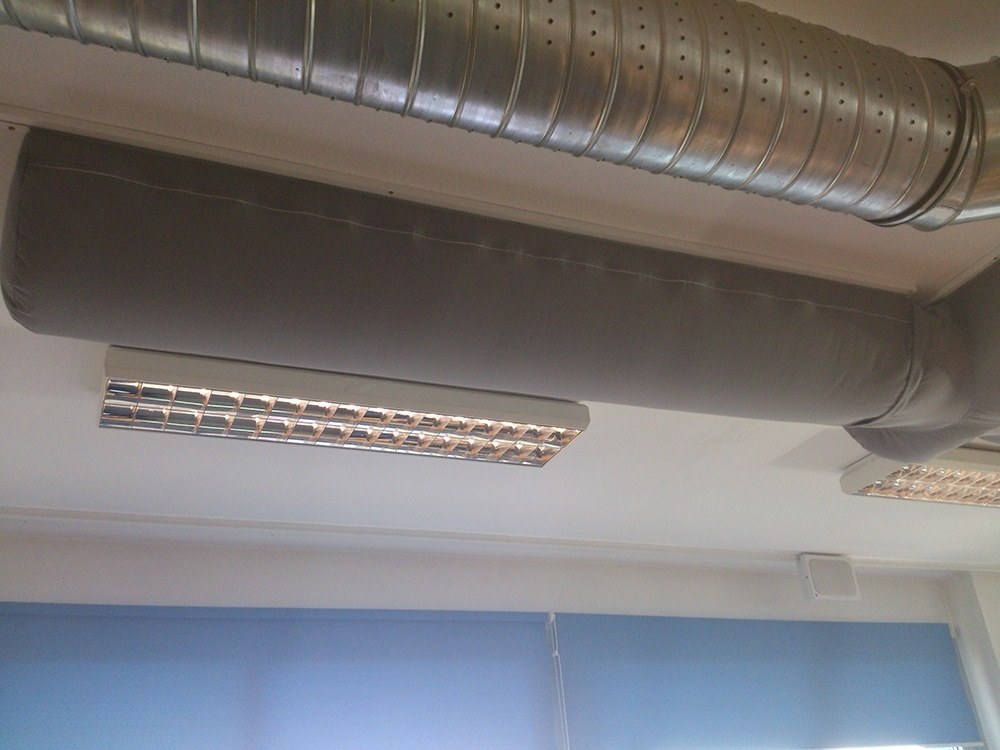

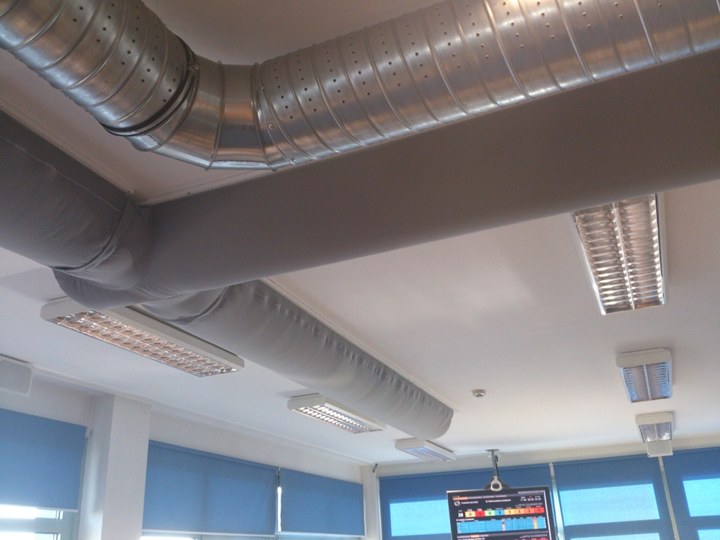

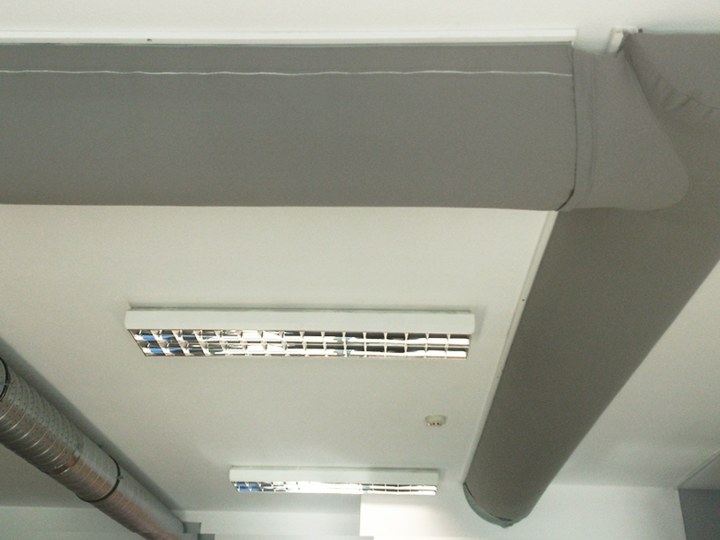

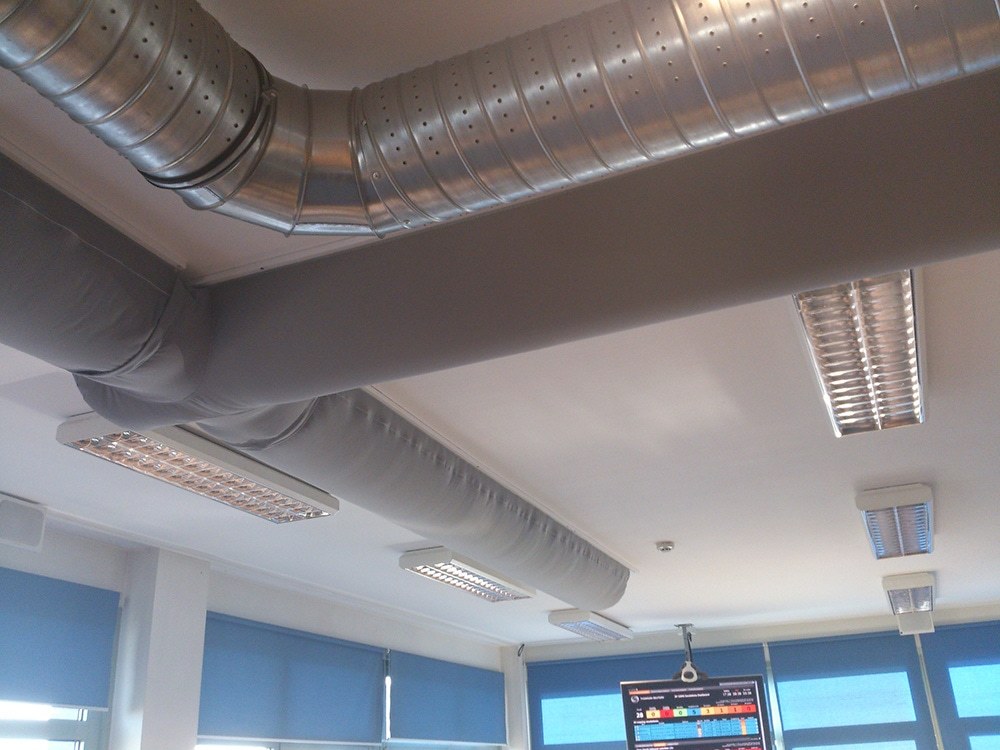

Kanały materiałowe półokrągłe

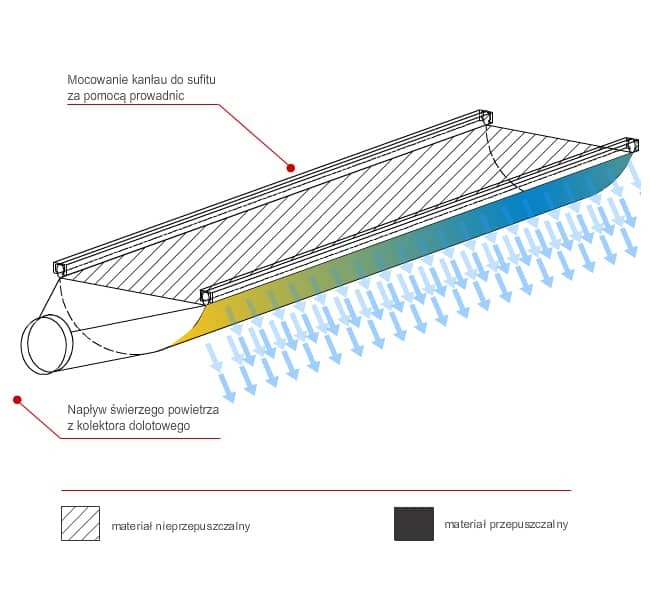

W szczególnych przypadkach (głównie w niskich pomieszczeniach) możliwe jest zastosowanie przewodów tekstylnych półokrągłych, przedstawionych na rysunku poniżej. Kanały tekstylne dostępne w naszej ofercie są gwarancją zachowania wysokiej jakości wentylowanego powietrza (temperatury, parametrów akustycznych). Dobierając odpowiedni kolor dopasowany do stylizacji pomieszczenia kanały materiałowe stają się praktycznie niewidoczne. Przewody tkaninowe do wentylacji najlepsze zastosowanie znajdą w pomieszczeniach użyteczności publicznej (sklepy, biura) ponieważ zapewniają prawie laminarny wypływ powietrza – poniżej 0,2 m/s. Inwestycja w tekstylne instalacje wentylacyjne jest opłacalna ze względu na atrakcyjną cenę, szybki montaż oraz wysoką jakość proponowanych przez nas wyrobów materiałowych.

Zalety tekstylnych kanałów półokrągłych:

  • możliwość instalacji w niskich pomieszczeniach
  • równomierny, laminarny wypływ powietrza
  • możliwość wyboru kolorystyki

Zastosowanie: biura oraz pomieszczenia użyteczności publicznej.

W przypadku dużych średnic (powyżej 630) zalecany jest montaż w oparciu o prowadnice zamontowane na suficie. Natomiast w wypadku do fi 560 wystarczającym i łatwiejszym sposobem montażu jest mocowanie konstrukcji tekstylnych półokrągłych przy użyciu rozłączalnych dwustronnych rzepów.
