Kształt i wymiary

Dobór kształtu nawiewnika zależy od wielu czynników – od układu pomieszczenia po wymagania estetyczne.

Oferujemy zarówno standardowe, jak i niestandardowe rozwiązania, które zapewniają efektywną dystrybucję powietrza i spójność wizualną instalacji.

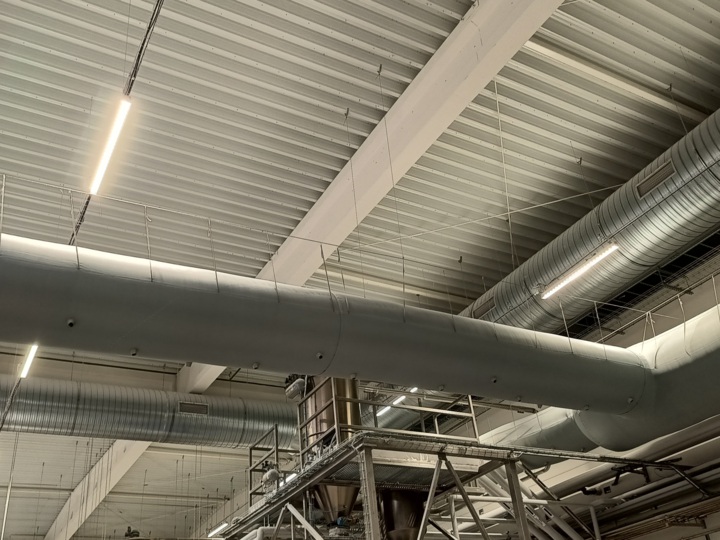

Okrągły - standardowy, najczęściej stosowany kształt dla łatwości konserwacji. Wielkość średnicy jest dostosowywana do założeń projektowych.

Montaż na linkach lub szynach.

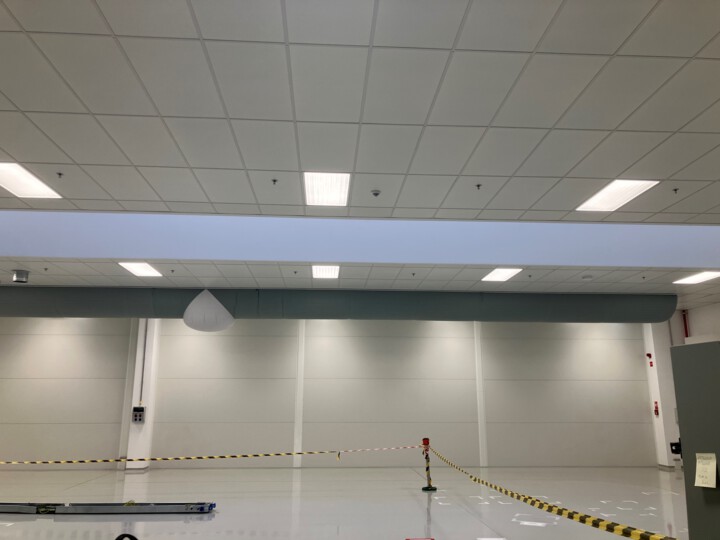

Półokrągły - dla zastosowań, gdzie nie ma wystarczająco dużo miejsca na kanały okrągłe oraz ze wzgledów estetycznych, żeby nawiewnik komponował się z sufitem. Montowany bezpośrednio do sufitu za pomocą szyn lub rzepów technicznych.

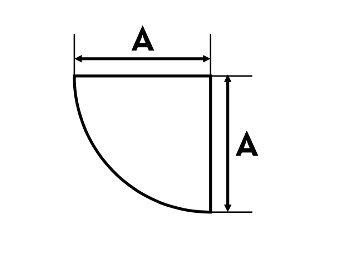

Istnieje wiele innych niestandardowych kształtów kanałów tekstylnych np. kształt ćwierćokrągły lub o kształcie elipsy. W celu doboru niestandardowego kształtu, skontaktuj się z Działem Technicznym.

Produkujemy standardowo kanały z tkaniny o średnicy od 100 mm do 1800 mm, każdy zaprojektowany według określonych wymagań.

Każdy kanał składa się co najmniej z 3 odcinków.

Pierwszym elementem jest króciec przyłączeniowy o długości ok. 250 mm, z jednej strony zakończony zamkiem, a z drugiej stalową obejmą. Następnym elementem jest odcinek przelotowy z dwóch stron zakończony zamkiem. Długość przelotowego kanału kształtuje się w zależności od średnicy kanału od 2500 do 5000 [mm]. Ostatnim elementem jest kanał końcowy, zakończony deklem, którego długość może się kształtować od 100 do 5000 [mm].

A – Króciec przyłączeniowy – długość od 100 do 250 mm

B – Kanał przelotowy – długość od 2500 do 5000 mm

C – Kanał końcowy – długość od 100 do 5000 mm zakończony deklem

Projektowane kanały składają się z jednego kanału A i C oraz dowolnej wielokrotności B. Proponowany układ modułowy umożliwia tworzenie kanałów tekstylnych o długości ponad 100 m przy jednoczesnym zachowaniu prostoty montażu.

W układach wykonujemy również różnego rodzaju kształtki.

Kompatybilność elementów prostych i kształtek umożliwi stworzenie indywidualnej instalacji wentylacyjnej zgodnie z zamysłami projektanta lub instalatora.
